防爆永磁同步電機

變頻永磁同步電機

永磁同步電機

　　永磁同步電動機轉子采用永磁材料勵磁，實現了低速大扭矩大動力傳送，采用變頻器控製電機，在磨機應用中，去掉減速機，直接驅動小齒輪即可，具有結構緊湊、起動轉矩大、效率高、運行平穩、可靠性高、噪音低、安裝方便等優點，基本實現免維護。

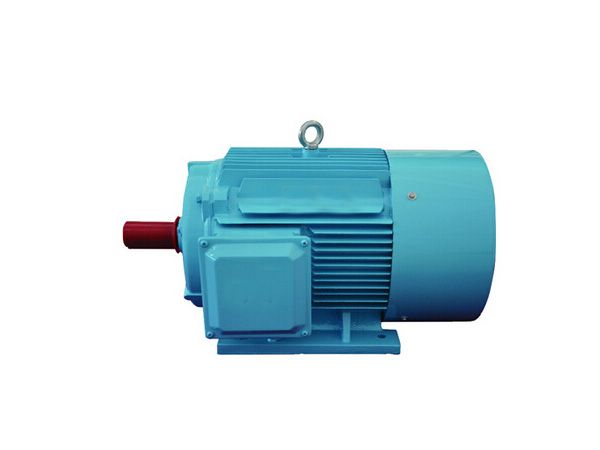

　　三相永磁同步電動機起動性能好。機械特性硬，轉速嚴格與電網頻率成比例，節能、運行可靠、維護方便、安裝性能好、壽命長。　　它的機座號安裝尺寸及功率等級的對應關係與Y係列三相異步電動機相同。它可與變頻器組成開環無級調速係統。　　已廣泛應用於石化、化纖、紡織、機械、電子、玻璃、橡膠、包裝、印刷、造紙、印染、冶金等行業的調速傳動設備上。

　　高壓三相異步電動機 (6KV、10KV中心高400-710)　　該係列產品的效率指標參照GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》的2級標準。　　該係列產品是Y係列高壓電動機的能效提升換代產品，與Y係列產品相比，具有結構緊湊、重量輕、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。　　該係列產品適用於拖動各種通風機、壓縮機、水泵、破碎機、運輸機械等通用機械及其它機械設備，在礦山、機械、石油、化工、電站等各種工礦企業中作原動機用，如用以傳動鼓風機、磨煤機、軋鋼機、卷揚機、皮帶機的電動機在訂貨時需提供有關技術資料，並要簽訂技術協議，作為電機特殊設計的依據，以確保電機的可靠運行。　　該係列產品采用F級絕緣，溫升按B級考核，額定頻率50Hz，額定電壓為6kV、10kV兩種，也可按訂貨要求製造60Hz和其它電壓的電動機。　　該係列產品的基本安裝型式為臥式帶底腳（IMB3）結構。　　Y係列為基本係列電動機，YKS、YKK係列是根據電動機的冷卻方式和防護等級不同而派生的係列產品，Y、YKS、YKK係列產品特征見下表。　　產品型號示例：                                                   　　

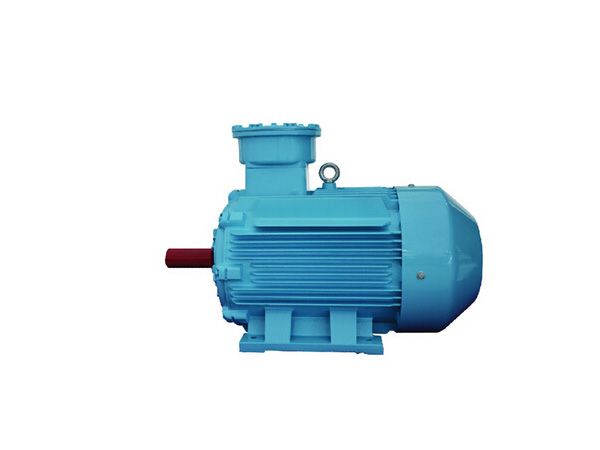

　　TYB係列礦用隔爆型三相永磁同步電動機(中心高132-315)　　該係列產品的效率指標符合GB 30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準。　　該係列產品依據Q/MT03-2013《TYB係列礦用隔爆型三相永磁同步電動機》設計，為全封閉自扇冷結構，防護等級IP55、F級絕緣、S1工作製。其安裝尺寸與YB3係列電動機相同。防爆標誌為Ex d I Mb。　　該係列產品在25%-120%負載範圍內,相對於同規格異步電動機均具有較高的效率，經濟運行範圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。　　該係列產品獲得國家防爆電氣產品質量監督檢驗中心頒發的防爆合格證、國家礦用產品安全標誌中心頒發的煤礦安全標誌證書和國家質量技術監督局頒發的生產許可證。　　該係列產品廣泛用於煤礦非采掘工作麵,用於拖動風機、泵類、皮帶機等各種機械。由三相50赫茲380伏電網供電運行。額定頻率、額定電壓下具有自起動能力。亦可以根據用戶需要提供660伏、1140伏產品。詳細參數：外形安裝尺寸：

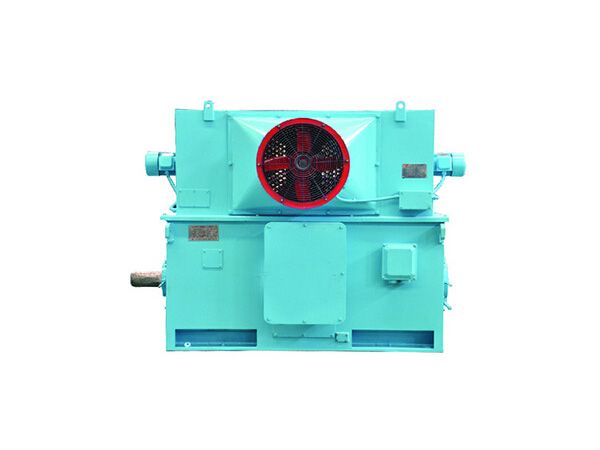

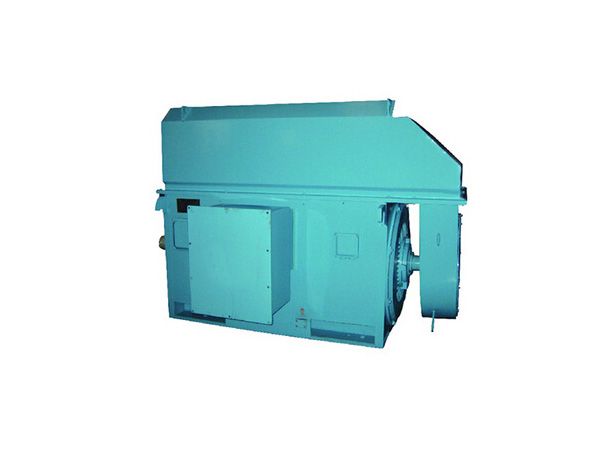

　　TYPKK係列變頻調速高壓三相永磁同步電動機(中心高450-630)　　該係列產品的效率指標參照GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》的1級標準。　　該係列產品采用獨立風扇冷卻結構，其餘結構與TYKK基本係列相同。　　該係列產品由變頻器供電、具有0-50赫茲恒轉矩輸出特性。當用戶需要高於５０赫茲調速時，請在訂貨時說明。　　該係列產品在25%-120%負載範圍內,相對於同規格異步電動機均具有不錯的效率，經濟運行範圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。　　該係列產品廣泛用於石化、電力、交通、紡織、工礦企業風機、水泵、皮帶機等各種機械傳動工況。根據負載調節範圍不同,一般節電率30%左右。　　本係列變頻調速永磁同步電動機由變頻器供電、具有0-50赫茲恒轉矩輸出特性,額定電壓10KV,可以根據用戶需要，提供6 KV、及其它額定電壓等級產品。　　詳細參數：　　外形安裝尺寸：

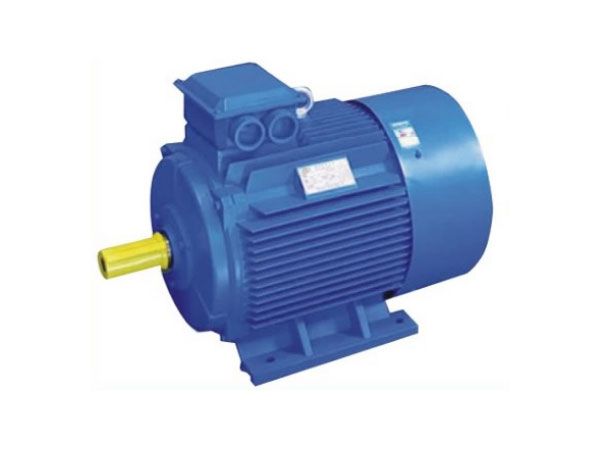

　　TYCX係列三相永磁同步電動機(中心高132-355)　　產品的效率指標符合GB 30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準　　該係列產品為全封閉、自扇冷結構。具有設計新穎、結構緊湊，造型美觀、效率和轉矩高、起動轉矩性能好、節能、噪聲低、振動小、運行安全可靠等優點。　　該係列產品機座範圍132～355，功率等級和安裝尺寸完全符合國際電工委員會（IEC）標準。電動機采用F級絕緣，機座號H180以上有注排油裝置，如用戶要求可帶定子測溫，工作方式為S1，冷卻方式為IC411，外殼防護等級為IP54，並可同時生產“W”戶外 、“TH”濕熱帶 、“WTH”戶外濕熱帶、 “W（F1～ F2）”防腐型（F1為中等防腐蝕， F2為強防腐蝕），電機的散熱片呈垂直及水平分布，電機接線盒位置（按機座號）分為機座側麵及頂部兩種結構（見安裝及外形尺寸圖）供用戶選擇使用（用戶不特別注明時，接線盒在右側麵）。　　該係列產品具有自起動能力，在25%-120%負載範圍內,相對於同規格異步電動機均具有不錯的效率，經濟運行範圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。　　該係列產品廣泛用於石化、電力、交通、紡織等工礦企業,用於拖動風機、泵類、壓縮機、皮帶機、機床等各種機械。　　產品型號示例:　　                詳細參數：      　　外形安裝尺寸：

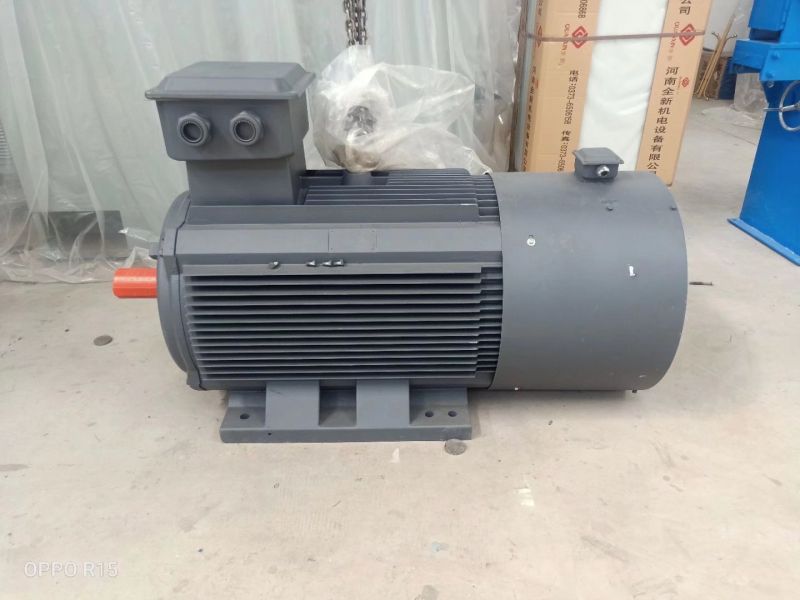

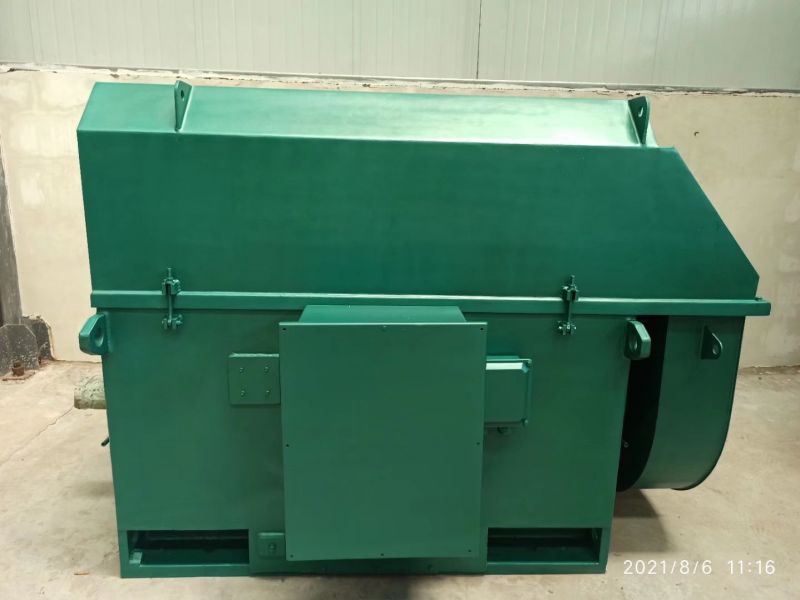

永磁電機

永磁電機
